袋式過濾器

多袋式過濾器

多袋式過濾器

型號:JTGDS

品牌:JHENTEN

大流量袋式過濾器
JTGDS多袋式過濾器,一款配合濾袋使用的袋式過濾器,用于粗過濾及預過濾環節


詳情描述

JTGDS多袋式過濾器標配01號濾袋或02號濾袋,標準模式為2袋~12袋,定制最大生產到24袋,基本能滿足各類流量的要求

產品特色
處理流量大,使用壽命長
濾器設計緊湊,減少占地空間,同時減少液體的損失
側進底出的設計確保液體介質可被完全排放,同時采用了正切位出口供選擇,使得排污徹底,工人操作方便
內部獨特的三點壓緊裝置確保良好的濾袋密封性,避免液體旁漏
多袋過濾器殼體可采用轉臂+環首螺栓設計或快開設計,操作方便,經濟實用

典型的應用
食品及飲料;生物工程及醫藥;石化及化工;汽車制造;石油及天然氣;電子及電鍍;涂料、油漆、油墨;核電與火電及廢液過濾;攝影膠片生產工藝液體過濾;日用化工的液體和氣體凈化;機械加工及制冷行業各種冷卻液過濾;紡織、印染、造紙行業的各種液體凈化。


表面處理

處理類型

機械拋光、電解拋光、噴砂、酸洗

拋光精度

內壁0.6μm,外壁0.8μm

網藍0.6μm


操作條件

最大操作壓力

1.0MPa

最大操作溫度

150℃


材料

過濾器殼體

304、316L、SAF2507、碳鋼

吊環螺栓

304

支腳

304

密封圈、墊片

EPDM、PTFE、Viton、Sililone


連接

殼體連接

法蘭

進出口N1、N2

法蘭、快裝、螺紋

壓力表N3(選配)

1/2”內螺紋

排氣閥N4(選配)

1/2”外螺紋

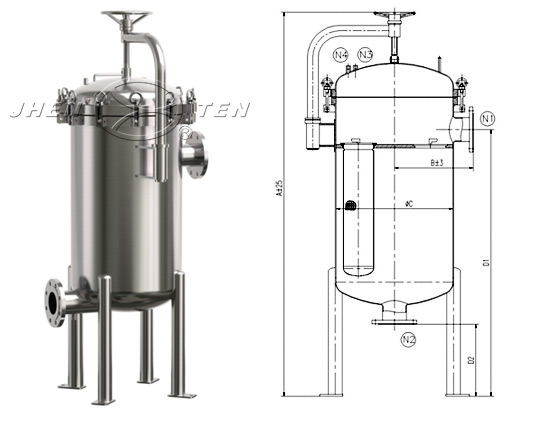

產品結構

尺寸參數

2袋

3袋

4袋

5袋

7袋

2號袋

A:總高(不含壓力表)

1180

1915

2030

2043

2132

B:進口中心距

300

325

359

378

439

C:直徑

Φ400

Φ450

Φ500

Φ550

Φ650

D1:進口N1離地高度

1330

1350

1423

1439

1480

D2:出口N2離地高度

300

350

400

N1、N2:進出口尺寸

4”

5”

最大流量m3/h

80

120

160

200

280

上表數據為標準型,可根據客戶要求定制,未注長度單位為mm。



選型表


[濾袋數量]

[濾袋型號]

[殼體材料]

[進出口連接]

[密封圈]

JTGDS

3P

2S

4

F

E


2P=2袋

7P=7袋

1S=1號袋:Φ180 x 430

4= 304

F=法蘭

E=EPDM


3P=3袋

9P=9袋

2S=2號袋:Φ180x 810

6= 316L

K=快裝

P=PTFE


4P=4袋

12P=12袋



L=螺紋

V=Viton


5P=5袋





S=Sililone
