機械過濾器

型號：JTGMF

品牌：JHENTEN

壓力式過濾器

詳情描述

JTGMF機械（活性炭、多介質、錳砂）過濾器是一款是純水制備前期預處理、水凈化系統的重要組成部分,適用于要求經過過濾出水濁度一般在5毫克/升以內能符合飲用水水質標準的工業用水或生活用水的工礦企業和城鎮給水處理設備。對工業污水中的懸浮物固體物等有很好的去除效果。水中含有的懸浮物凝聚的片狀物用沉淀方法所不能去除的粘結膠質顆粒，可將水通過過濾器內所裝的濾層，使水達到透明。

JTGTF管式過濾器采用多道拋光處理，保證物料接觸面粗糙度Ra≤0.4um，符合GMP/FDA認證要求，全鏡面拋光

產品特色

筒體內外表面采用鏡面拋光，料液接觸面Ra達到0.4μm接近衛生級要求
設備造價低廉，運行成本費用低，管理簡便
合理的結構設計，濾料經過反洗可多次使用，濾料壽命長，過濾效果好，占地面積小

典型的應用

用于水處理過程中，主要用于給水處理除濁，反滲透、以及離子交換軟化除鹽系統的前級預處理，也可用于地表水、地下水除泥沙。進水濁度要求小于20度，出水濁度可達3度以下。
可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等?？蓾M足各行業液體過濾需要。

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁 0.4μm，外壁 0.6μm

操作條件

最大操作壓力	0.4MPa、0.6MPa
最大操作溫度	120℃
過濾器殼體采用：ATM（滿水試壓）

材料

過濾器殼體	304、316L
支腳、吊具等	304
接管	304
密封圈、墊片	EPDM、PTFE、Viton、Sililone

連接

進出口N1、N2	1”/2”法蘭、快裝、螺紋
壓力表接口N3、N4	1.5”螺紋
排氣閥接口N5	1/4”螺紋
視鏡接口N6	法蘭
人孔N7	法蘭
填料手孔N8	法蘭

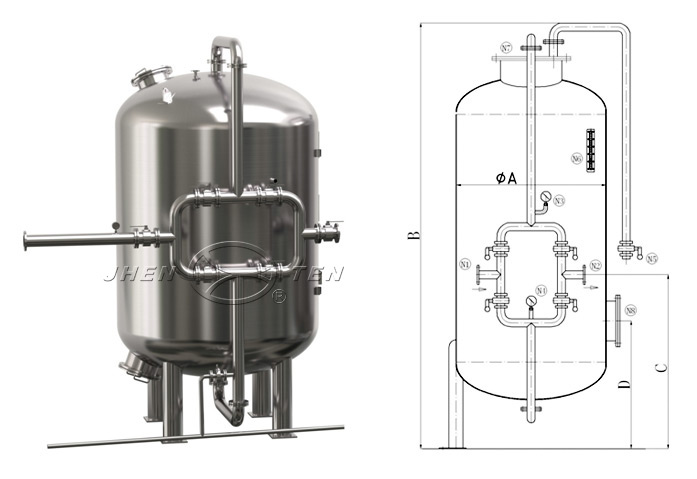

尺寸參數	A：殼體直徑
	Φ600	Φ800	Φ1000	Φ1200
B：總高	2350		2600
C：進出口離地高度	1500
D：填料手孔離地高度	1200
設備出水量，T/h	1.4～2.8	2.5～5.0	4.0～8.0	5.5～11

A：殼體直徑
Φ1400	Φ1600	Φ1800	Φ2000
2800
1800
1200
7.5.4～15	10～20	13～25	16～30

A：殼體直徑
Φ2500	Φ3000	Φ3200
3000
2000
1200
25～49	35～70	40～80

上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。

選型表

	［殼體直徑］			［殼體材料］	［進出口連接］	［密封圈］
JTGMF	600J			4	K	S
	600J=直徑Φ600機械過濾（下同）			4= 304	F=法蘭	E=EPDM
	800J	1600J	3000J	6= 316L	K=快裝	P=PTFE
	1000J	1800J	3200J		L=螺紋	V=Viton
	1200J	2000J				S=Sililone
	1400J	2500J
