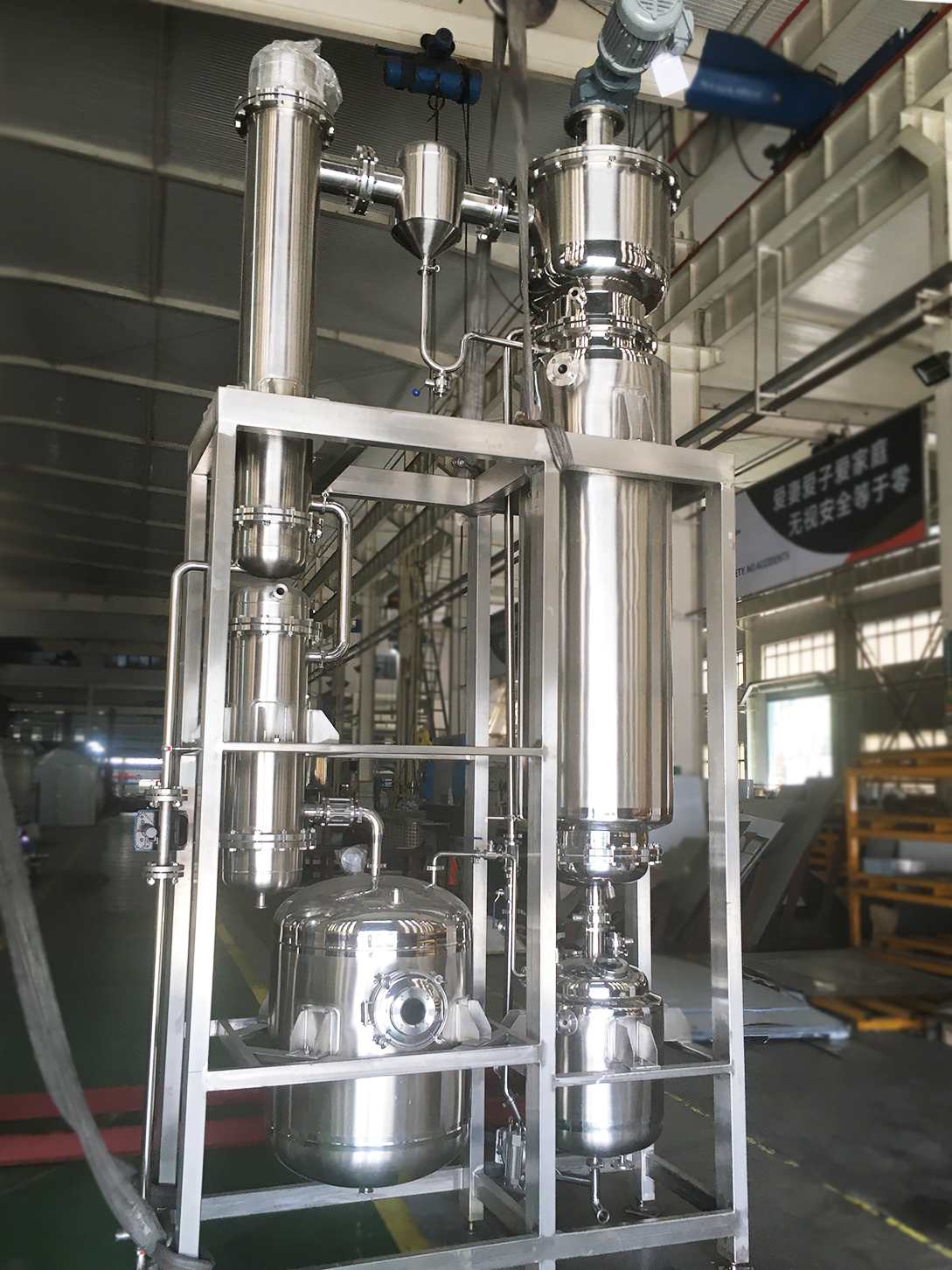

降膜蒸發器

分類：蒸發器

品牌：JHENTEN

材質：304/316L不銹鋼

起訂量：1件起訂

應用領域：食品、乳品、化工、制藥、生物工程、環保工程

詳情描述

單效降膜蒸發器的?途

鎮田降膜蒸發器采?降膜蒸發形式。該設備主要由蒸發器、分離器、冷凝器等?部分組成，?泛?于?品、?物、制藥、有機溶劑、化?等?業的濃縮、脫?等，控制分為?動控制和?動控制兩種?式。

性能特點

1.降膜蒸發器采用全封閉?產，快速、低溫蒸發，能保持物料的天然?、?、昧。

2.傳熱效率?：物料流動速度快、抗結垢能?強。

3.濃縮?可調范圍?由于各效間可以形成單獨的物料循環，因此濃縮?可以在很?范圍內進?調節。

4.單效降膜蒸發器內裝有清洗噴頭和CIP內部清洗系統。

5.廣泛用于食品、乳品、化工、制藥、生物工程、環保工程，如用于水溶液、有機溶劑溶液、果蔬汁、牛奶、雞蛋、維生素C、膠原蛋白、茶浸液、谷氨酸鈉等的蒸發濃縮。特別適用于熱敏性物料的蒸發濃縮，在加熱蒸發過程中能最大限度地保護物料中的有益元素。
6.節能。

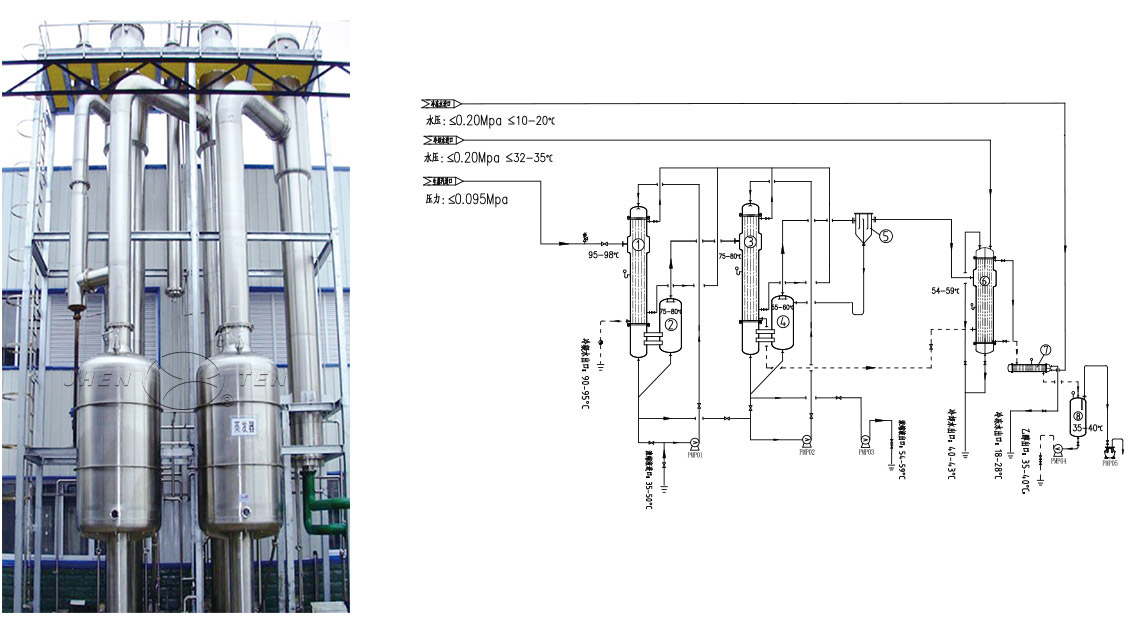

單效降膜蒸發器-鎮田機械雙效降膜蒸發器

鎮田的優勢

1.專業的設計團隊可以提供定制服務。
2.專業設計的乙醇回收產品。
3.可提供設備圖紙、安裝說明書、操作說明書等。
4.可提供配套的冷熱源。
5.可系統解決低溫乙醇提?。–BD提?。┑慕鉀Q方案。

鎮田的蒸發器系列專注于三種不同的產品類型：低溫?zé)岜谜舭l(fā)器、降膜蒸發器（單效降膜蒸發器、雙效降膜蒸發器）、連續蒸發器

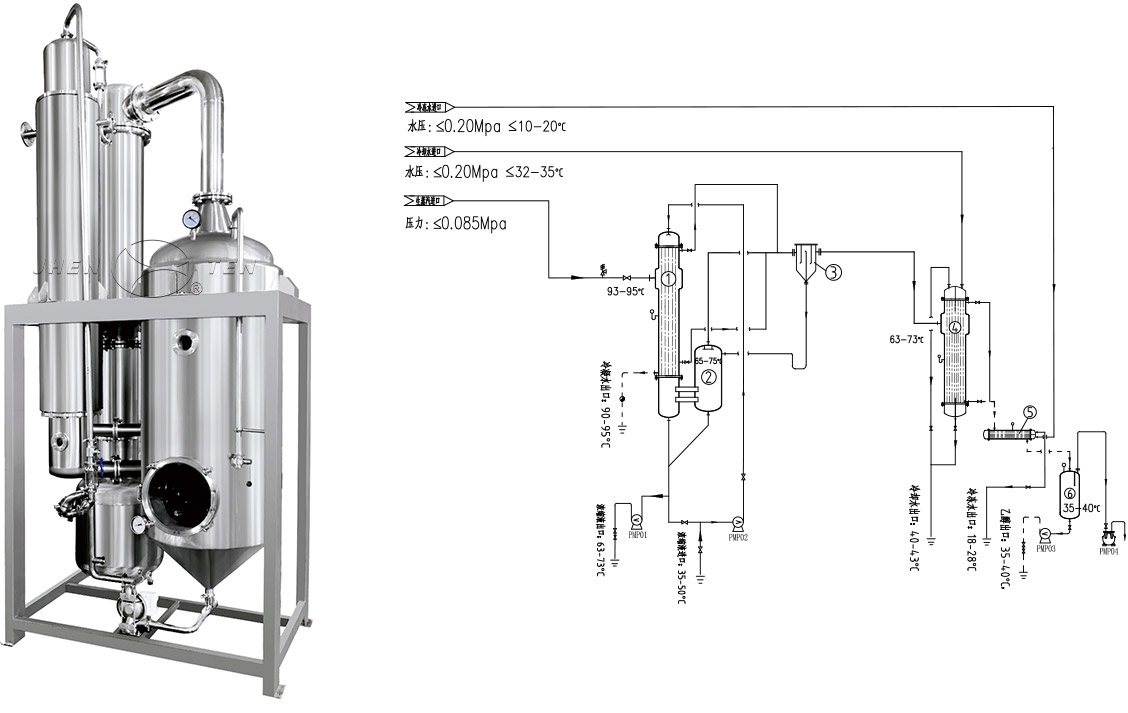

降膜蒸發器結構圖

技術參數

項? Project	SJM-100	SJM-200	SJM-400	SJM-600	SJM-800	SJM-1000	SJM-1200
?醇蒸發量(kg /h) Ethanol evaporation capacity(kg/h)	100	200	400	600	800	1000	1200
A、加熱源介質：蒸汽 A. Heating source medium:steam
?蒸汽壓?(Mpa) Raw steam pressure (Mpa)	0.085 (絕對壓? Absolute pressure)
耗蒸汽熱量(kcal/h) Steam heat consumption (kcal/h)	30000	60000	120000	180000	240000	300000	360000
B、加熱源介質：導熱油 B. Heating source medium:heat transfer oil
導熱油進出口溫度(℃) Heat transfer oil inlet and outlet temperature (℃)	120—130/100—110
耗導熱油熱量(kcal/h) Heat consumption of heat transfer oil (kcal/h)	31000	62000	124000	186000	248000	310000	372000
導熱油?作壓?(Mpa) Working pressure of heat transfer oil (Mpa)	0.15—0.20
蒸發溫度(℃) Evaporation temperature (℃)	65—75
?醇出料溫度(℃) Ethanol discharge temperature (℃)	35—40
濃縮液出料溫度(℃) Concentrate discharge temperature (℃)	63—73
真空度(-Mpa) Vacuum (-Mpa)	0.065—0.077
加熱?積(㎡) Heating area (㎡)	3.0	6.0	12	18	24	30	36
冷凝?積(㎡) Condensing area (㎡)	6.0	12	24	36	48	60	72
冷凝器?作壓?(Mpa) Condenser workingpressure (Mpa)	0.20—0.25
冷卻?積(㎡) Cooling area (㎡)	2.0	3.0	4.0	5.0	6.0	8.0	10
冷卻器?作壓?(Mpa) Cooler working pressure (Mpa)	0.15—0.20
冷卻水循環量(t/h) Cooling water circulation (t/h)	3.8	7.6	17	24	32	39	47
冷卻水?作壓?(Mpa) Cooling water workingpressure (Mpa)	0.20—0.25
冷卻水進出口溫度(℃) Cooling water inlet and outlet temperature (℃)	32—35/40-43
冷凍水消耗量(Kcal/h) Chilled water consumption (Kcal/h)	1500	3000	6000	9000	12000	15000	18000
冷凍水進出口溫度(℃) Chilled water inlet and outlet temperature (℃)	10—20/18—28
冷凍水?作壓?(Mpa) Chilled water workingpressure (Mpa)	0.15—0.20
裝機總功率(kw/h) Total installedpower (kw/h)	3.75	5.55	6.6	8.7	10.7	12.5	14.25
